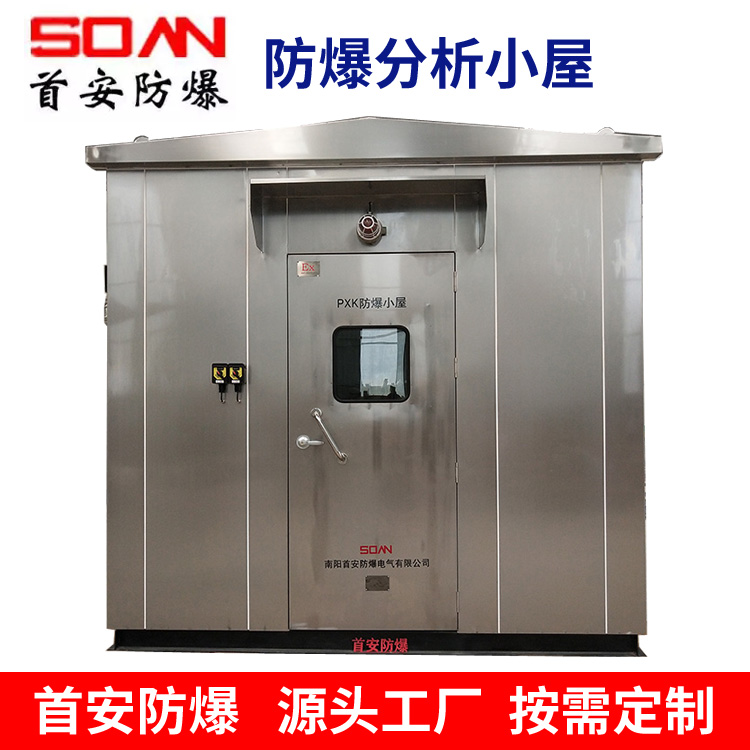

首安PXK系列防爆小屋（分析小屋）外部配套设施及配电事项：

首安PXK系列防爆小屋（分析小屋）属于非标产品，其尺寸大小可以根据分析仪的数量、类型、系统复杂程度和操作维护空间确定，并留有适当余地。

防爆小屋（分析小屋）的外部设施：

1、气瓶设置

小屋外面可设带防护链的气瓶固定支架，用于放置载气钢瓶和标准气瓶，必要时可加气瓶护栏，以防无关人员接近。在高寒地区或环境条件恶劣场合，也可在小屋内隔出一个气瓶间，气瓶间应单独设门并配备照明，通风设施。(此项为可选项)

2、防雨遮沿

门、接线箱、气瓶架和样品预处理箱上方应有防雨遮沿，或将小屋顶檐向外延伸600~800mm，用以防雨遮掩。

3、配电系统

小屋顶部应有供整体吊装用的吊环。防爆小屋的配电系统为：照明、通风、采暖、空调以及内部仪表设备配电。

分析小屋的照明灯、通风机、空调、维修插座等公用设备由工业电源供电。分析仪系统、安装检报警和联锁系统由UPS电源供电。

防爆小屋（分析小屋）的配电：

1、公用配电盒仪表配电应彼此独立，不应合用一个接线箱或配电箱；不同电压等级的电源(如380V AC、220V AC、UPS、24C DC)也应彼此独立，不应合用一个接线箱或配电箱。

2、电源接线箱应位于小屋外部，电源线应通过接线箱接入分析小屋。

3、电源总开关应位于小屋外部，以便小屋内出现危险情况时断开供电。

4、配电箱位于小屋内部，每台仪器和设备应分别供电和配线。

5、每个配电回路应配有各自的熔断保护装置和手动开关。

6、公共配电和仪表配电均应当留出至少ー个备用回路。
